전동 브레이크 액추에이터의 차세대 기어 최적화

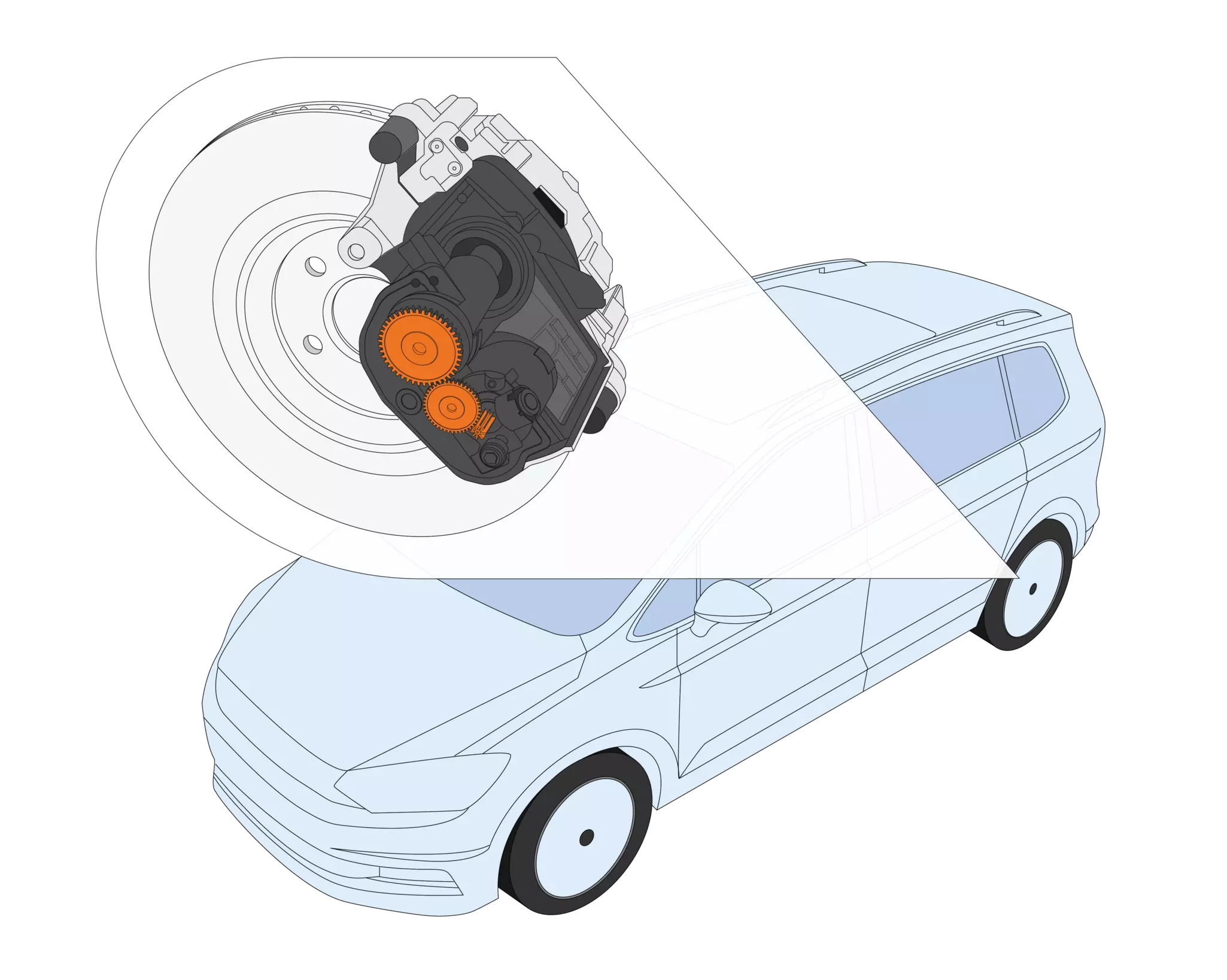

전동 브레이크 시스템은 자동 긴급 제동과 같은 응용 사례에서 액추에이터 기어에 대해 뛰어난 성능을 요구하며, 높은 토크로 인해 구성 요소와 소재에 상당한 응력과 하중이 발생합니다. 폴리아마이드 66(PA66)과 폴리옥시메틸렌(POM)과 같은 일반적인 소재는, 고하중 및 고내구성 요구 사항과 함께 컴팩트한 기어 설계가 요구되는 경우가 많아 이러한 액추에이터 유닛에 사용될 때 요구 사항을 충족시키지 못하는 경우가 많습니다.

고하중 환경에서 PA66 및 POM 기어 치부는 균열 또는 변형이 발생하기 쉬워, 성능 저하와 신뢰성 감소로 이어질 수 있습니다. 이러한 소재의 열적 열화가 문제를 더욱 악화시키며, 운전 중 발생하는 마찰열은 기어 치부를 약화시키거나 용융시킬 수 있으며, 특히 고온 환경에서 그 영향이 두드러집니다.일부 고하중 웜 기어 설계에서 전동 브레이크 액추에이터에서 종종 볼 수 있는 현상입니다.

PA66과 POM의 내구성을 강화하기 위한 노력은 종종 크고 두꺼운 기어 설계로 이어집니다. 이러한 과도하게 큰 기어는 전동 브레이크 액추에이터의 컴팩트한 설계 요구를 충족하지 못하는 경우가 있으며, 공간이 제한된 환경에서의 적용 가능성을 제한합니다.

이러한 한계는 기어 고장의 위험을 증가시킬 뿐만 아니라 안전 문제를 야기하여 브레이크 오작동으로 인한 심각한 결과를 초래할 수 있습니다. 차세대 브레이크 바이 와이어 시스템의 변화하는 요구를 충족하기 위해 제조업체는 신뢰성, 컴팩트함, 비용 효율성이 향상된 첨단 소재를 사용해야 합니다.

Stanyl® PA46: 전동 브레이크 액추에이터 적용에 최적화된 소재

Envalior의Stanyl PA46는 전동 브레이크 액추에이터 기어에 뛰어난 성능을 제공하는 고강도 알리파틱 폴리아미드입니다. 이 소재는 높은 결정성과 뛰어난 내열성, 피로 저항성, 마모 저항성을 바탕으로, 경량화 및 내구성이 요구되는 자동차 기어 적용 분야에서 최적의 선택지입니다.

Stanyl PA46의 주요 장점:

• 고토크 용량: PA66 및 POM 대비 최대 50% 더 높은 토크 용량을 제공하여, 극한 동작 조건에서도 기어의 신뢰성을 보장합니다.

• 열 저항성: 140°C에서 Stanyl PA46 부품은 PA66보다 약 45%, POM보다 약 150% 더 강하여, (마찰로 인한) 열에 의한 고장 위험을 최소화합니다.

• 기어 설계 지원: 사내 기어 테스트를 통해 관련 소재 데이터를 제공하여, 기어 엔지니어가 Stanyl PA46 기어가 윤활 및 무윤활 조건 모두에서 특정 토크, 속도, 온도 요건을 충족하도록 보장할 수 있게 합니다.

이러한 물성으로 인해 Stanyl PA46은 컴팩트 액추에이터 설계에 최적이며, 제조업체가 엄격한 OEM 규격을 충족할 수 있도록 지원합니다.

효율성 및 비용 절감 실현

Stanyl PA46은 기어 성능을 향상시킬 뿐만 아니라 다음과 같은 부가적인 이점을 제공합니다:

• 공간 절감: 액추에이터 하우징 내에서 기어 크기를 최대 25%까지 줄일 수 있으면서도 내구성이나 성능에 타협이 없습니다.

• 생산 비용 절감: 일부 특수 PA66, POM 및 PPA 컴파운드는 값비싼 탄소섬유 또는 마모·마찰 최적화제가 필요할 수 있지만, 표준형이면서 비용 효율적인 Stanyl PA46 Grade는 별도의 고가 첨가제 없이도 우수한 성능을 달성할 수 있습니다.

• 생산 주기 단축: 소재의 빠른 결정화 속도와 높은 유동성으로 기어 제조 속도를 높여, 제조 비용 효율성을 개선합니다.

StanStanyl PA46을 활용함으로써, 기어 공급업체는 시장에서 차별화된 경쟁력을 확보하고 고품질 부품을 보다 효율적으로 제공할 수 있습니다.

자동차 응용 분야에서 20년 이상의 경험을 보유한 Envalior는 글로벌 OEM, Tier 1 공급업체 및 기어 제조사에게 신뢰받는 파트너입니다. 매년 Stanyl PA46은 전기 브레이킹, 승차감, 엔진, 냉각 및 구동계 시스템용 액추에이터 4천만 대에 장착되는 약 1억 개의 기어 생산에 사용됩니다.

Envalior는 소재 선정부터 응용 최적화까지 실질적인 지원을 제공하며, 고객이 설계 및 성능 목표를 달성할 수 있도록 보장합니다.

전동 브레이크 액추에이터용 기어 설계를 한 단계 더 발전시키고 싶으신가요?Envalior에 문의하기지금 바로 당사의 첨단 소재 솔루션이 OEM 요구 기준을 초과하는 신뢰성 있고 경제적인 부품 구현에 어떻게 도움을 드릴 수 있는지 확인하십시오.
