Xytron是一种基于线性聚苯硫醚的高性能塑料化合物，具有三个关键优势：
Xytron 具有极高的耐化学性、尺寸稳定性，并且具有固有的阻燃性。它还提供高达 90°C 的玻璃过渡温度的高刚度，持续使用温度 （CUT） 在 240-260°C 之间。 Xytron 非常适合广泛的汽车、E和E 和专业工业应用。
这类材料具有全球饮用水认证，包括 NSF、KTW、WRAS 和 ACS;它还符合 FDA 对食品接触应用的要求。这些材料非常适合用于高压热水应用，可在高达 95°C 的温度下使用。
这类材料适用于需要高抗冲击性或频繁温度变化的应用。这些牌号旨在解决标准 PPS 牌号常见的脆性问题。

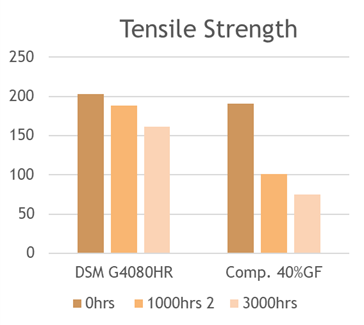

众所周知，PPS和玻璃都具有良好的水解耐性。但玻璃和PPS的界面是玻璃增强PPS化合物在水解过程中的弱点。得益于良好的粘接技术，恩骅力G4080HR优于竞争对手的材料。在 135°C 下老化 3,000 小时后，保留强度仍约为其初始值的 80%。

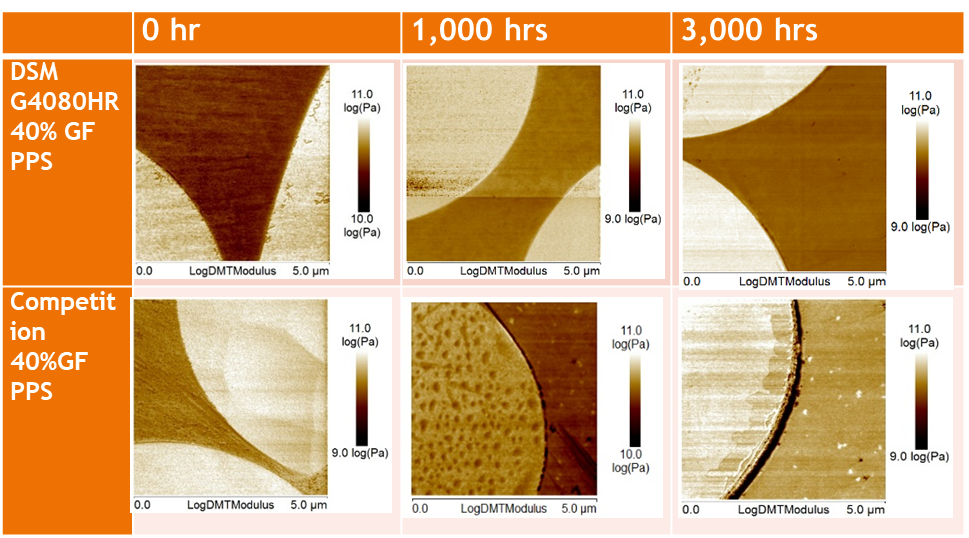

从右图的AFM图表中可以看出，在水/乙二醇老化测试之前，G4080HR和竞争对手的样品在PPS聚合物和玻璃之间都有良好的结合。经过 3,000 小时的水/乙二醇老化后，可以在竞争对手样品的界面上观察到间隙，而G4080HR几乎看不见。这表明G4080HR比竞争对手的样品具有更高的保留强度。

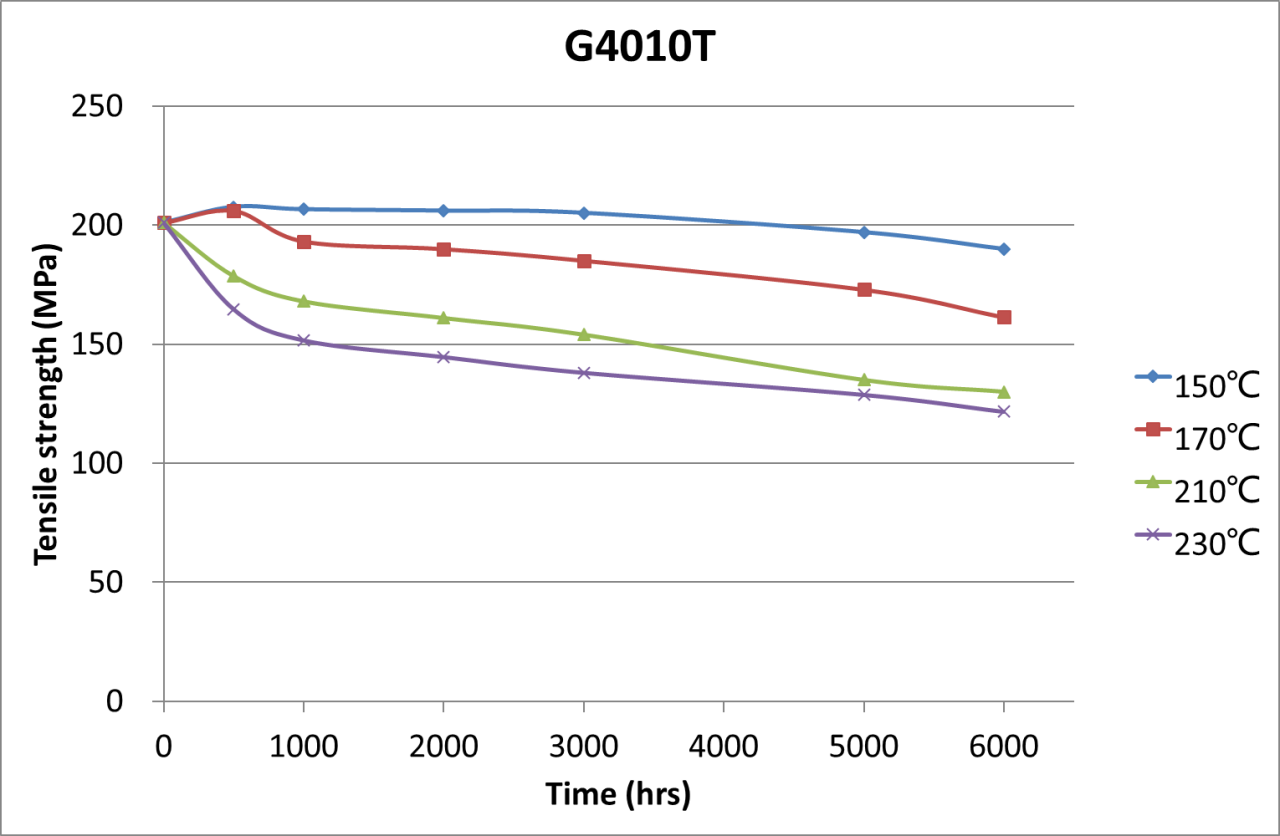

由于其高度稳定的化学键，PPS表现出极好的热老化性能。苯环在初始老化过程中会形成碳层。之后，它将保护内层免受氧化。它可以通过G4010T的热老化曲线（右图）轻松验证。结果表明，在150°C下仅观察到有限的拉伸强度降低，而在230°C时则有更多的降低，但降低仍然有限。即使在 230°C 下老化 6,000 小时后，Xytron G4010T 仍显示出> 60% 拉伸强度保留。

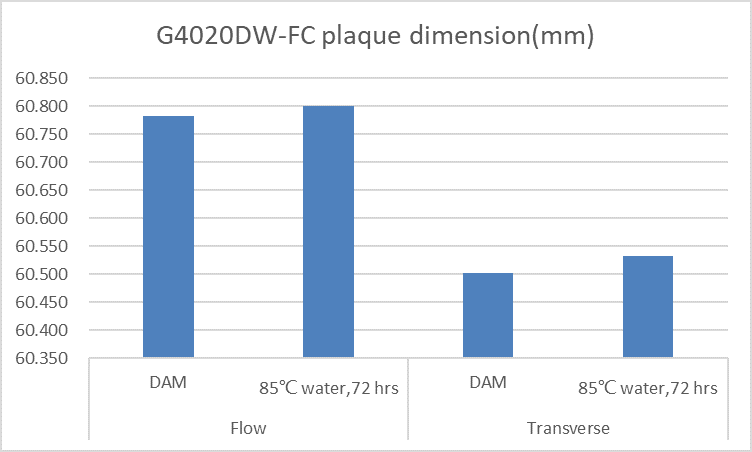

由于PPS化学结构中没有亲水基团，因此PPS水分吸收几乎为零。即使将G4020DW-FC试样在85°C水中浸泡72小时，吸水量也仅为0.2%，在尺寸上结果流动方向增加约0.03%，横向增加约0.05%。

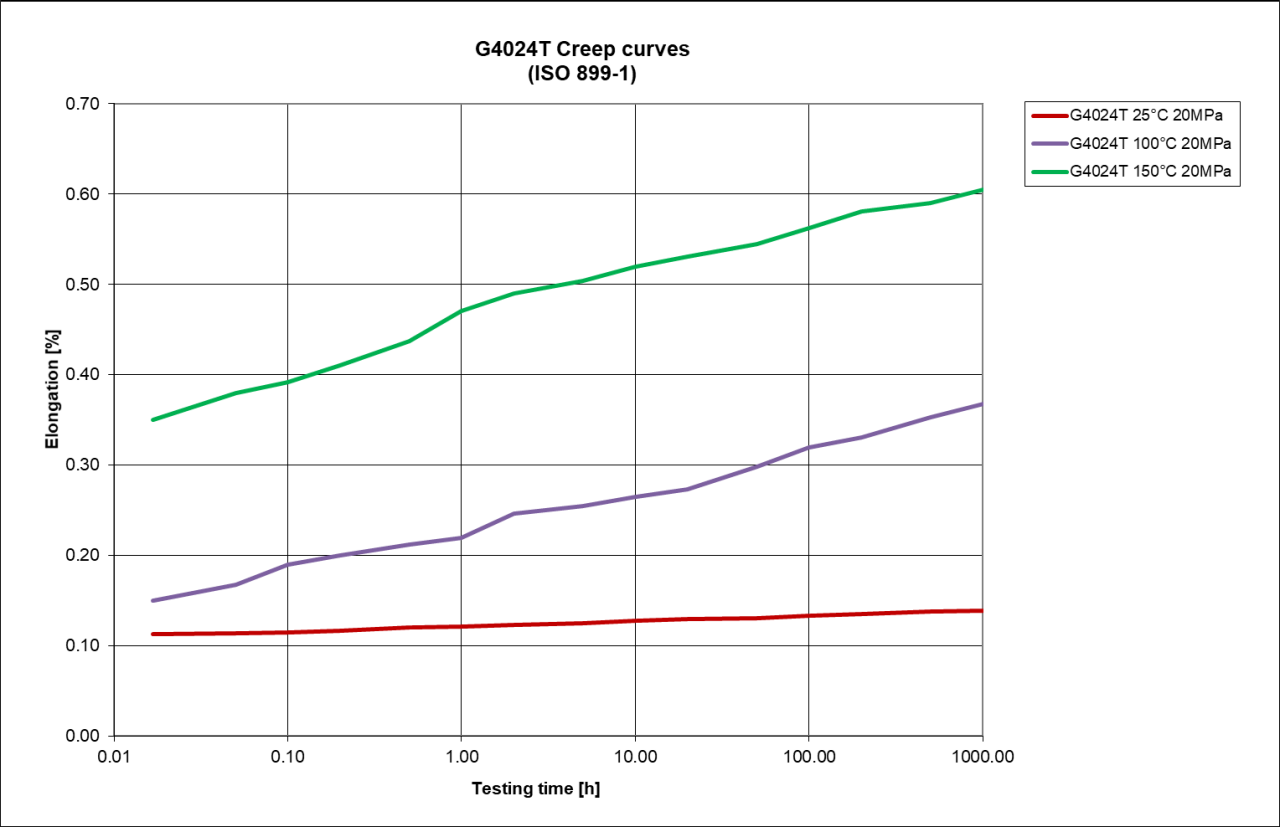

由于 PPS 的高刚度，即使在高温下，Xytron 也表现出非常好的蠕变性能。从右图所示的 G4024T 蠕变曲线可以看出，在 温度 室加载 20Mpa 时，1,000 小时内延伸率变化有限。即使在 150°C 下，负载为 20Mpa，1,000 小时后延伸率也仅为 0.6%。
使用 Xytron 线性 PPS，由于纯度高，浸出非常有限。它还可以广泛用于水管理和氢燃料电池。
通过使用不同类型的添加剂，良好的电气性能和尺寸稳定性，加上长期的高温抗性和水解耐性能，可以结合在热导电材料中。
直接、轻松地访问我们广泛的高性能塑料产品组合：请求报价或订购样品。您也可以简单地问我们一个（技术）问题。
